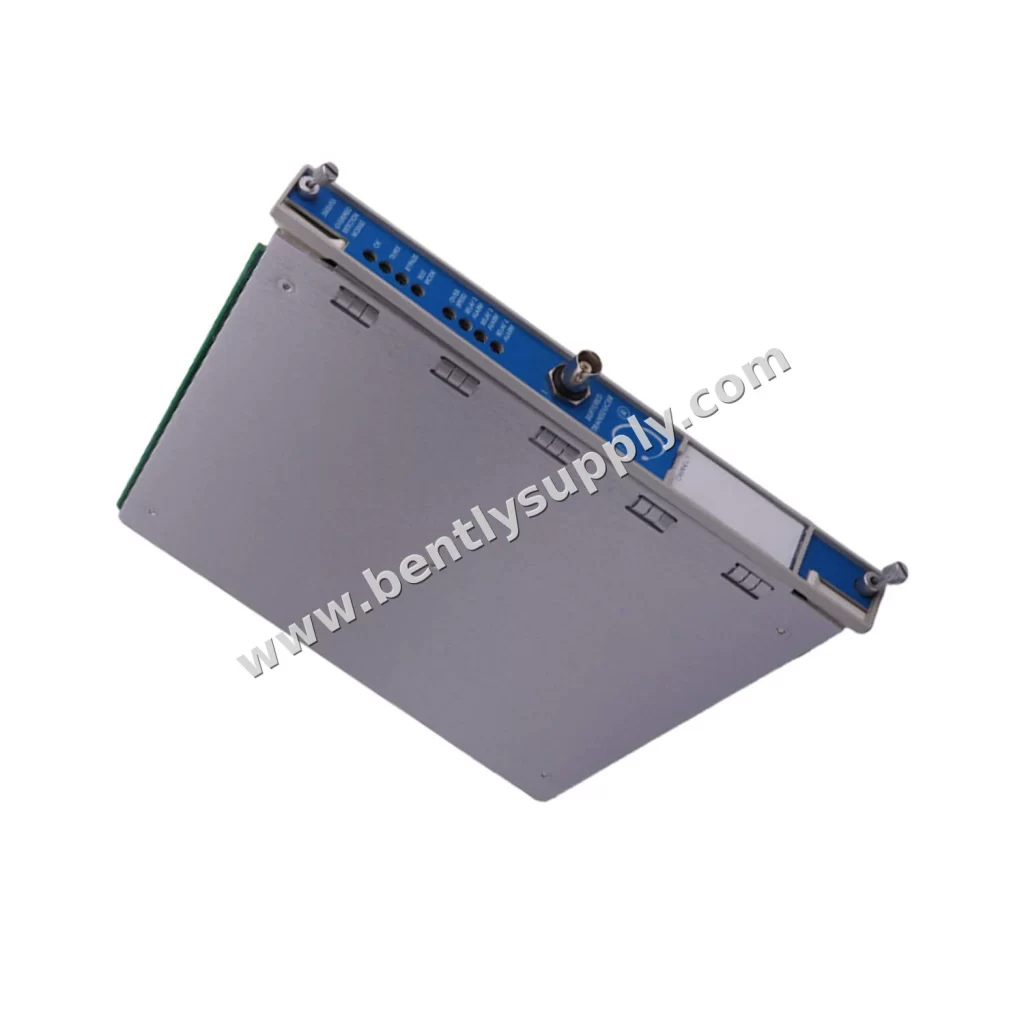

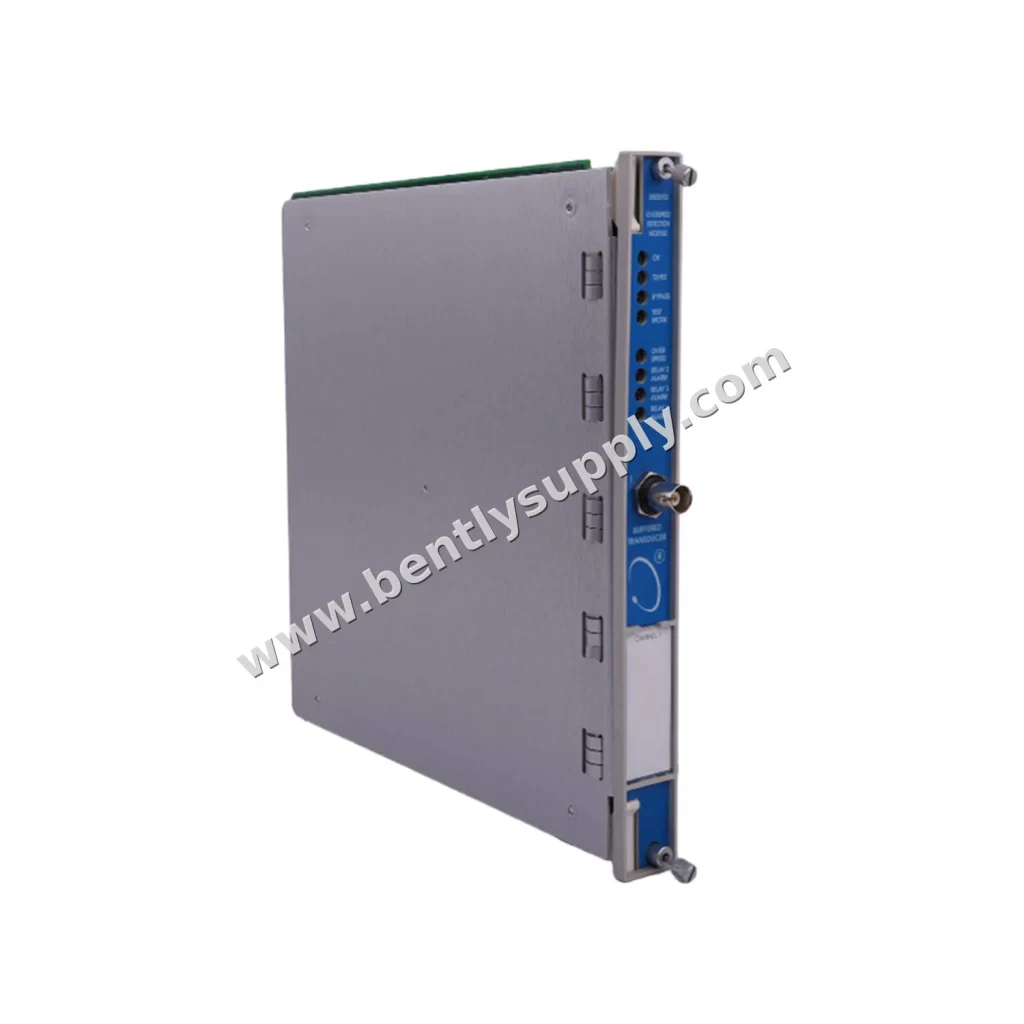

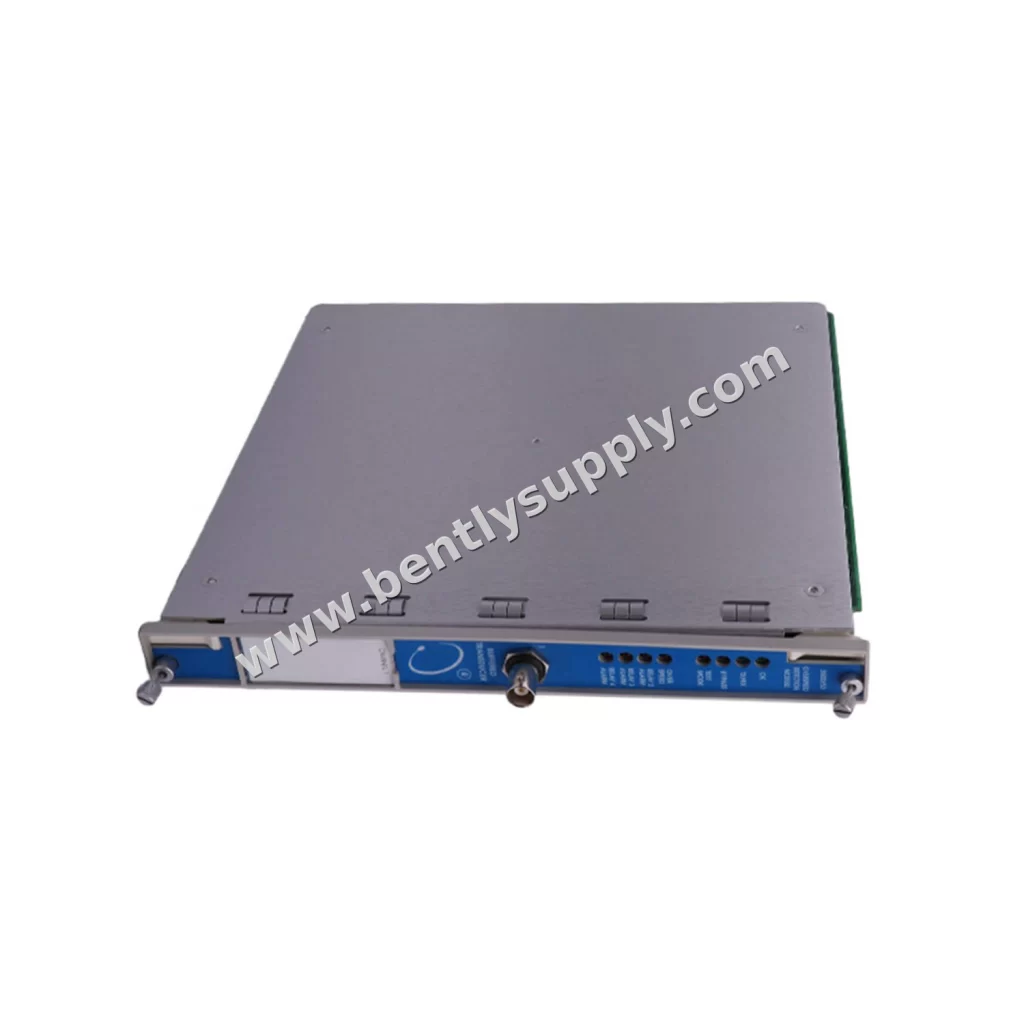

Bently Nevada 3500/53-03-00 Датчик приближения

Описание продукта

Bently Nevada 3500/53-03-00 (Датчик приближения) — это датчик приближения для непрерывной защиты вращающегося оборудования. TenBN поставляет этот оригинальный компонент Bently Nevada с полной документацией и наличием на складе для предприятий, ведущих программы мониторинга состояния критического оборудования.

Технические параметры

• Модель: 3500/53-03-00
• тип продукта: Датчик приближения
• Input Impedance: 20 k Ω
• потребляемая мощность: 8.0 watts, typical
• индикатор OK: Indicates when the 3500/53 Module is operating properly
• TX/XR LED: Indicates when the 3500/53 Module is communicating with other modules in the 3500 rack
• индикатор байпаса: Indicates when the 3500/53 Module is in Bypass Mode
• Test Mode LED: Indicates when the 3500/53 is in Test Mode
• Alarm LEDs: Indicates that an alarm condition has occurred with the associated relay
• выходной импеданс: 550 Ω
• питание датчика: -24 Vdc, 40 mA maximum
• самописец: +4 to +20 mA. Values are proportional to module full-scale range (rpm). Module operation is unaffected by short circuits on recorder output

Анализ параметров

Строка заказа 3500/53-03-00 полностью кодирует её физическую и электрическую конфигурацию; каждую позицию следует сверить с чертежом машины до замены. Устройство рассчитано на работу от -30 °C to +65 °C (-22 °F to +149 °F).

Характеристики датчика специфицируются вместе с соответствующим удлинительным кабелем и Proximitor; замена всей измерительной цепи под согласованными артикулами сохраняет калиброванный масштабный коэффициент и линейность.

Сферы применения

Этот датчик устанавливается на паровые и газовые турбины, компрессоры, насосы, электродвигатели и вентиляторы для измерения радиальной и осевой вибрации вала, положения и частоты вращения. Он питает соответствующую стойку мониторинга и даёт операторам раннее предупреждение, позволяя планировать обслуживание до того, как развивающийся дефект превратится во внеплановый простой.

Руководство по монтажу

Вверните датчик в резьбовое отверстие, соблюдая пределы зацепления резьбы корпуса, и соедините разъём с соответствующим удлинительным кабелем. Установите начальный зазор согласно электрическим требованиям соответствующего Proximitor и перед вводом в работу сверьте напряжение зазора с системной документацией.

Совместимость

Этот компонент относится к семейству « стойка мониторинга серии 3500 » и рассчитан на работу с датчиками, удлинительными кабелями, Proximitors и мониторинговой аппаратурой той же системы. Компоненты Bently Nevada с одинаковым артикулом полностью взаимозаменяемы — складской запасной можно установить без перепроектирования измерительного контура. TenBN поставляет полную цепь под согласованными артикулами.

Рекомендации по обслуживанию

При каждом останове осматривайте наконечник, резьбу и оболочку кабеля на износ или повреждения и убеждайтесь, что посадка разъёмов и моменты затяжки не ослабли в эксплуатации. В эксплуатации и на хранении удерживайте устройство в его рабочем диапазоне -30 °C to +65 °C (-22 °F to +149 °F).

Рекомендации по закупке

Перед заказом сверьте полный артикул с ведомостью материалов машины — каждая позиция опций меняет механическое или электрическое соответствие. TenBN держит на складе оригинальные компоненты Bently Nevada и предоставляет официальную сервисную документацию. За наличием, ценами и сроками поставки 3500/53-03-00 обращайтесь на [email protected].

Часто задаваемые вопросы

Каков рабочий диапазон температур?

Устройство рассчитано на -30 °C to +65 °C (-22 °F to +149 °F), что покрывает температурные экстремумы, типичные для турбомашинных установок.

Можно ли заменить этим запасным существующие компоненты?

Компоненты Bently Nevada с одинаковым артикулом полностью взаимозаменяемы — при совпадении полного артикула этот запасной заменит существующее устройство без перекалибровки контура.

Как подтвердить правильный артикул?

Сверьте каждую позицию опций с ведомостью материалов машины и обратитесь на [email protected] с полной строкой; команда TenBN подтвердит соответствие, наличие и документацию.
