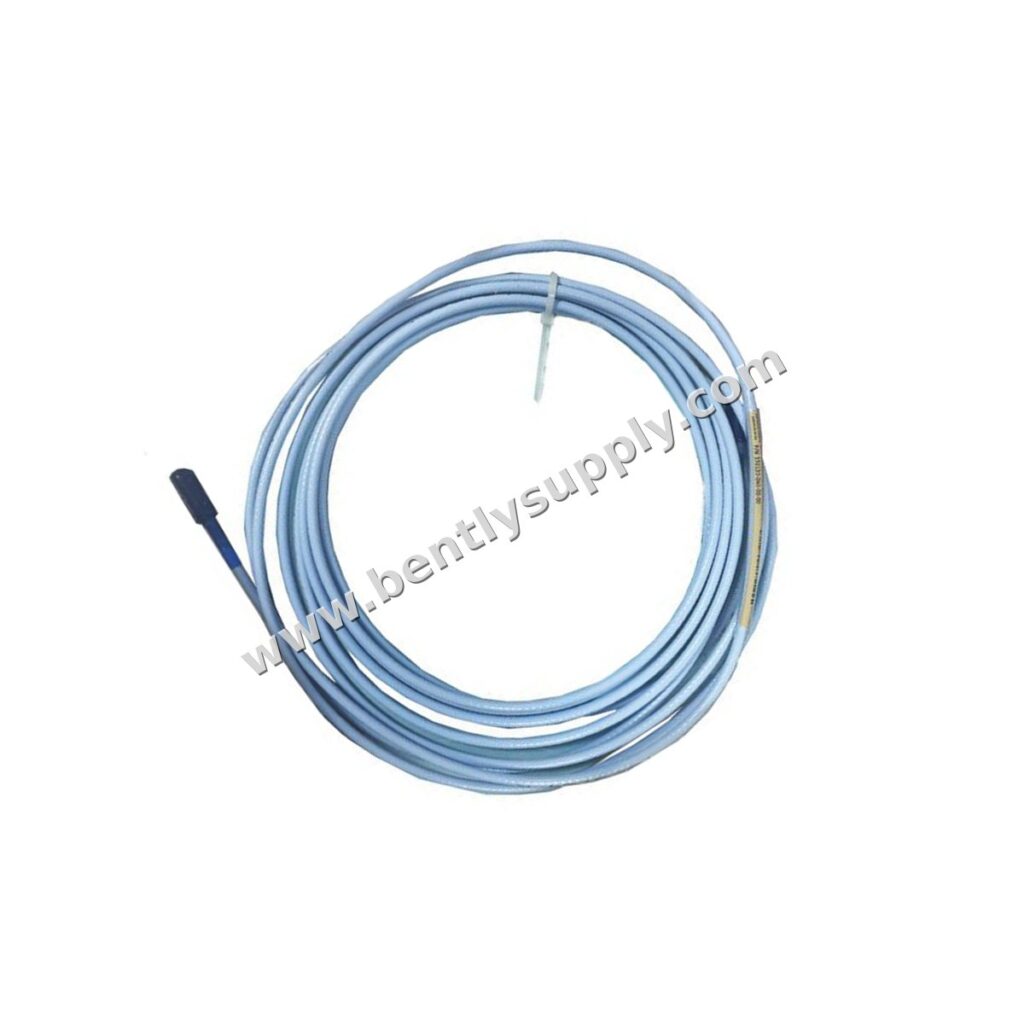

Bently Nevada 330730-040-02-05 3300 XL 11 mm Extension Cable

Введение в продукт

Кабель-удлинитель Bently Nevada 330730-040-02-05 модели 3300 XL 11 мм предназначен для использования с датчиками приближения 3300 XL. Этот кабель длиной 4,0 метра (13,1 фута) обеспечивает надежную передачу сигнала между датчиком и преобразователем Proximitor. Произведенный в США, он имеет стандартный кабель с защитой разъема и множественные одобрения агентств, что делает его подходящим для широкого спектра промышленных применений.

Технические параметры

• Модель: 330730-040-02-05
• Тип продукта: Кабель-удлинитель 3300 XL 11 мм
• Длина кабеля: 4,0 метра (13,1 фута)
• Вариант разъема: Стандартный кабель с защитой разъема
• Одобрение агентств: Множественные одобрения
• Емкость кабеля-удлинителя: 69,9 пФ/м (21,3 пФ/фут) типичная
• Рабочая температура и температура хранения: от -51°C до +177°C (от -60°F до +351°F)
• Вес: 0,18 кг (0,5 унции/фут) для стандартного кабеля; бронированная версия 0,56 кг (1,5 унции/фут)
• Сопротивление постоянному току (центральный проводник): 1,0 ± 0,25 Ом
• Сопротивление постоянному току (коаксиальный проводник): 0,3 ± 0,1 Ом
• Материал: 75 Ом триаксиальный, изоляция из фторэтиленпропилена (FEP)
• Материал разъема: Латунь с золотым покрытием

Анализ параметров

Кабель-удлинитель 330730-040-02-05 разработан для высокой точности и стабильности. Его низкая емкость (69,9 пФ/м) минимизирует искажение сигнала, обеспечивая точные измерения вибрации и перемещения. Рабочий диапазон температур кабеля от -51°C до +177°C позволяет использовать его в экстремальных условиях. Опциональная бронированная версия обеспечивает дополнительную механическую защиту с гибкой внешней оболочкой из нержавеющей стали AISI 302 и FEP. Вариант с защитой разъема защищает соединения во влажных или сырых условиях, повышая надежность.

Сценарии применения

Этот кабель-удлинитель идеально подходит для мониторинга вращающегося оборудования, включая турбины, компрессоры, насосы и другое промышленное оборудование. Он является критическим компонентом в системах мониторинга состояния, требующих точных измерений вибрации и положения вала. 330730-040-02-05 совместим с датчиками 3300 XL 11 мм и преобразователями Proximitor, что делает его подходящим для применений в энергетике, нефтегазовой, нефтехимической и обрабатывающей промышленности.

Руководство по установке

При установке кабеля-удлинителя 330730-040-02-05 убедитесь, что длина системы (датчик + кабель-удлинитель) составляет либо 5, либо 9 метров в соответствии с требованиями системы. Надежно подключите кабель к датчику и преобразователю Proximitor, используя прилагаемую силиконовую ленту или защиту разъема для герметизации от окружающей среды. Избегайте воздействия турбинного масла на соединение; в таких случаях не рекомендуется использовать силиконовую ленту. Следуйте рекомендациям производителя по прокладке и креплению кабеля для предотвращения повреждений.

Совместимость

330730-040-02-05 является частью серии 3300 XL и совместим с датчиками приближения 3300 XL 11 мм и преобразователями 3300 XL Proximitor. Он предназначен для работы с системами мониторинга Bently Nevada, которые принимают компоненты серии 3300 XL. Вариант длины кабеля 040 (4,0 метра) является одним из нескольких доступных длин для соответствия требованиям системы.

Рекомендации по техническому обслуживанию

Регулярно осматривайте кабель-удлинитель на предмет износа, повреждений или коррозии, особенно в местах разъемов. Содержите разъемы в чистоте и защищайте их с помощью защитных колпачков или силиконовой ленты. Убедитесь, что кабель не подвергается чрезмерному изгибу или растягивающему напряжению, превышающему его номинальную прочность (330 Н на корпусе датчика, 270 Н на разъемах). Периодически проверяйте электрическую непрерывность и сопротивление изоляции для поддержания точности измерений.

Рекомендации по закупке

При заказе Bently Nevada 330730-040-02-05 проверьте точный номер модели, чтобы убедиться в правильной длине и опциях. Рассмотрите возможность приобретения запасных кабелей для минимизации простоев. Для применений, требующих дополнительной защиты, выберите бронированную версию или опции с защитой разъема. Всегда приобретайте продукцию у авторизованных дистрибьюторов, чтобы гарантировать подлинность и поддержку гарантии.

Часто задаваемые вопросы

Какова длина кабеля-удлинителя 330730-040-02-05?

Длина кабеля составляет 4,0 метра (13,1 фута).

Можно ли использовать этот кабель со всеми датчиками 3300 XL?

Он предназначен для датчиков 3300 XL 11 мм. Убедитесь в совместимости с вашей конкретной моделью датчика.

Каков диапазон температур для этого кабеля?

Рабочая температура и температура хранения составляет от -51°C до +177°C (от -60°F до +351°F).

Поставляется ли кабель с защитой разъема?

Да, опция ’02’ указывает на стандартный кабель с защитой разъема.

Какова емкость кабеля?

Типичная емкость составляет 69,9 пФ/м (21,3 пФ/фут).
