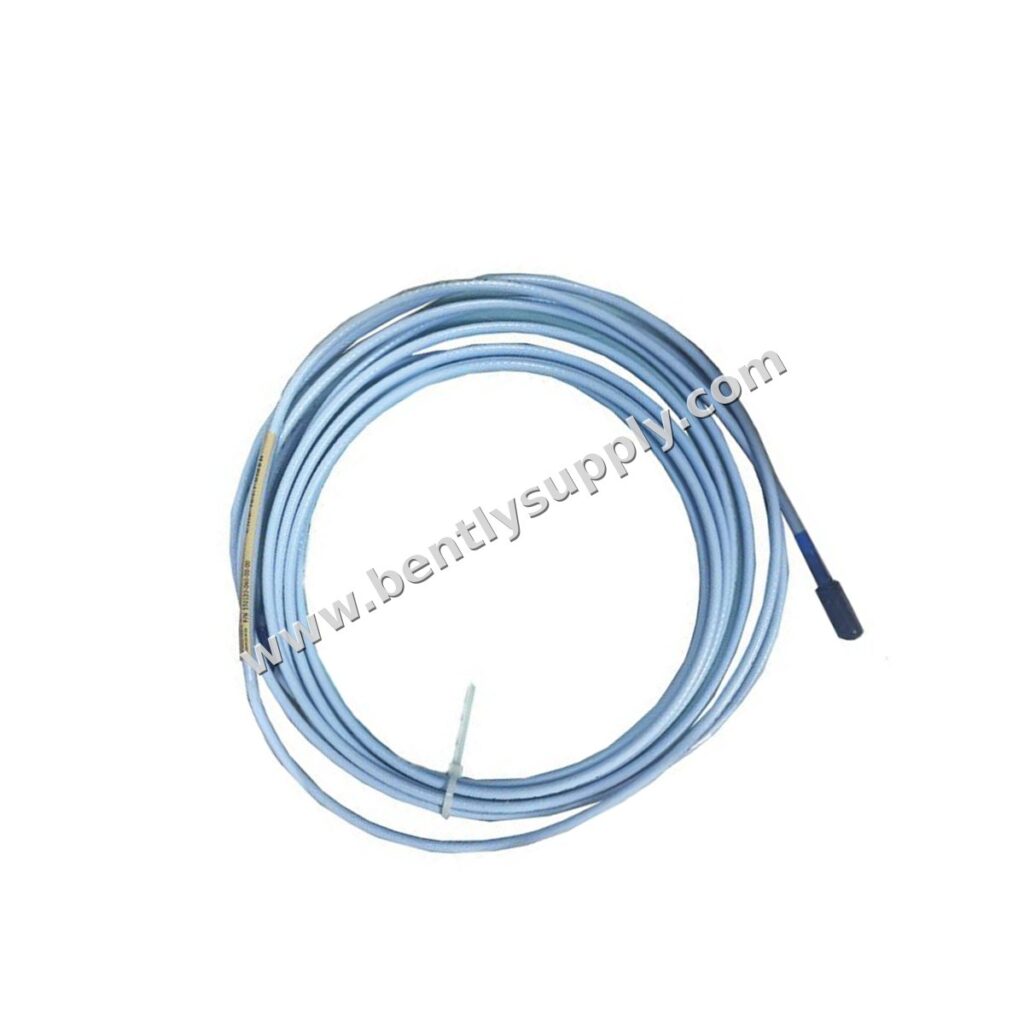

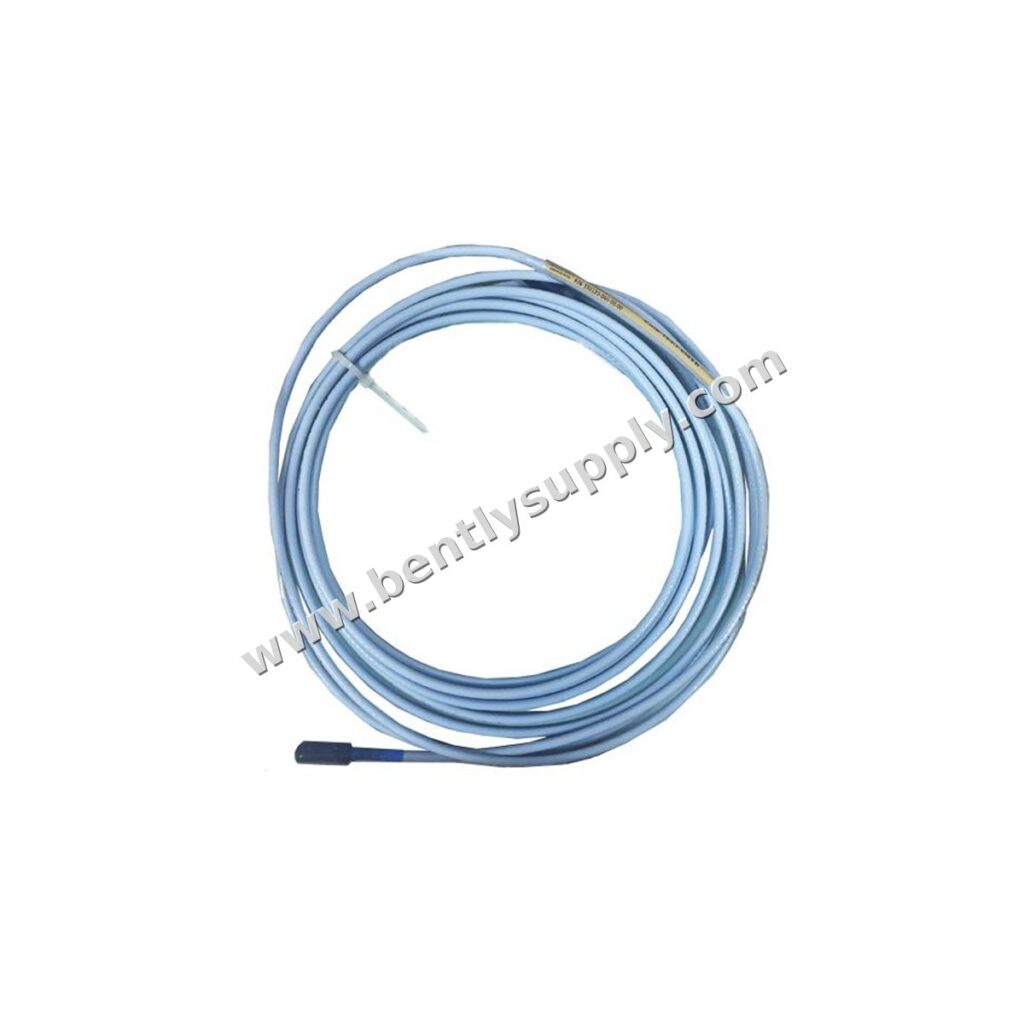

Bently Nevada 330730-040-02-00 3300 XL 11 mm Extension Cable

Введение в продукт

Кабель-удлинитель Bently Nevada 330730-040-02-00 3300 XL 11 мм, произведенный в США. Этот кабель длиной 4,0 метра (13,1 фута) предназначен для соединения датчиков 3300 XL 11 мм с преобразователями Proximitor, обеспечивая точную передачу сигнала для мониторинга состояния. Стандартный кабель с защитой разъема обеспечивает повышенную защиту от воздействия окружающей среды, что делает его пригодным для использования в условиях повышенной влажности. Кабель имеет триаксиальную конструкцию с изоляцией из FEP и сопротивлением 75 Ом, доступен с дополнительной гибкой броней из нержавеющей стали. Этот удлинительный кабель является важным компонентом систем защиты механизмов, контролирующих турбины, компрессоры, насосы и другое вращающееся оборудование.

Технические параметры

• Модель: 330730-040-02-00
• Длина кабеля: 4,0 метра (13,1 фута)
• Вариант разъема: стандартный кабель с защитой разъема
• Одобрение агентства: не требуется
• Емкость удлинительного кабеля: 69,9 пФ/м (21,3 пФ/фут), типичная
• Материал удлинительного кабеля: триаксиальный, с изоляцией из фторэтиленпропилена (FEP), 75 Ом
• Рабочая температура и температура хранения: от -51°C до +177°C (от -60°F до +351°F)
• Вес: 0,18 кг (0,5 унции/фут) для стандартного кабеля; бронированная версия 0,56 кг (1,5 унции/фут)
• Сопротивление постоянному току (длина 4,0 м): от центрального проводника до центрального проводника: 1,0 ± 0,25 Ом; от коаксиального проводника до коаксиального проводника: 0,3 ± 0,1 Ом
• Материал разъема: латунь с золотым покрытием

Анализ параметров

Удлинительный кабель 330730-040-02-00 разработан для сохранения целостности сигнала на длине 4 метра. Его низкая емкость (69,9 пФ/м) минимизирует затухание сигнала, обеспечивая точную передачу данных о вибрации. Значения сопротивления постоянному току кабеля строго контролируются для обеспечения стабильной работы. Диапазон рабочих температур от -51°C до +177°C позволяет использовать кабель в экстремальных условиях. Опциональная бронированная версия обеспечивает дополнительную механическую защиту, а защита разъема предохраняет от влаги и сырости. Эти параметры гарантируют надежную работу в сложных промышленных условиях.

Сценарии применения

Этот удлинительный кабель широко используется в системах мониторинга состояния машин для:

• Турбин (паровых, газовых, гидравлических)
• Компрессоров
• Насосов
• Электродвигателей
• Генераторов
• Другого вращающегося оборудования

Он является неотъемлемой частью системы датчиков приближения 3300 XL, соединяя датчик с преобразователем Proximitor, который затем передает сигналы на контрольно-измерительное оборудование. Прочная конструкция кабеля обеспечивает точное измерение вибрации и положения вала, что критически важно для прогнозируемого технического обслуживания и защиты.

Руководство по установке

При установке удлинительного кабеля 330730-040-02-00 следуйте следующим рекомендациям:

1. Убедитесь, что система обесточена перед установкой.
2. Подсоедините удлинительный кабель к датчику и преобразователю Proximitor с помощью разъемов с золотым покрытием. Затяните надежно, но избегайте чрезмерного усилия.
3. При использовании защитных колпачков разъемов в качестве альтернативы нанесите силиконовую ленту (поставляется с каждым кабелем). Примечание: не рекомендуется использовать силиконовую ленту в местах, где соединение будет подвергаться воздействию турбинного масла.
4. Прокладывайте кабель вдали от высокотемпературных поверхностей и острых кромок. Используйте кабельные зажимы для его крепления.
5. Для бронированных кабелей убедитесь, что броня правильно заземлена в соответствии с местными электротехническими нормами.
6. После установки проверьте целостность и сопротивление изоляции с помощью мультиметра.

Совместимость

Этот удлинительный кабель совместим с датчиками Bently Nevada 3300 XL 11 мм и преобразователями Proximitor 3300 XL. Он предназначен для использования в системах длиной 5 или 9 метров, включая удлинительный кабель. Кабель работает со стандартной полевой проводкой сечением от 0,2 до 1,5 мм² (от 16 до 24 AWG), максимальная длина между преобразователем Proximitor и монитором составляет 305 метров (1000 футов). Он является частью серии 3300 и взаимозаменяем с другими удлинительными кабелями 3300 XL той же длины и с теми же опциями.

Рекомендации по техническому обслуживанию

Для обеспечения долгосрочной надежности:

• Периодически проверяйте разъемы на коррозию или повреждения. При необходимости очищайте их подходящим очистителем контактов.
• Проверяйте кабель на наличие порезов, потертостей или перегибов, особенно в местах с высокой вибрацией.
• Убедитесь, что защитные колпачки разъемов целы и надежно запечатаны.
• Если кабель подвергался воздействию масла или химикатов, очистите его мягким растворителем и проверьте на предмет деградации.
• Замените кабель при обнаружении каких-либо повреждений или если измерения становятся нестабильными.

Рекомендации по закупке

При заказе Bently Nevada 330730-040-02-00 проверьте номер модели, чтобы убедиться, что она соответствует требованиям вашей системы. Учитывайте следующее:

• Подтвердите требуемую длину кабеля (040 = 4,0 метра).
• Выберите подходящий вариант разъема (02 = стандартный с защитой разъема).
• Укажите одобрение агентства, если необходимо (00 = не требуется).
• Если ваше применение связано с суровыми условиями, рассмотрите бронированную версию (опционально).
• Покупайте у авторизованных дистрибьюторов, чтобы гарантировать подлинность деталей и гарантийную поддержку.

Часто задаваемые вопросы

В: Какова длина кабеля 330730-040-02-00?

О: Длина кабеля составляет 4,0 метра (13,1 фута).

В: Можно ли использовать этот удлинительный кабель с датчиками 3300 XL 8 мм?

О: Нет, этот кабель специально разработан для датчиков 3300 XL 11 мм. Для датчиков 8 мм используйте соответствующий удлинительный кабель 3300 XL 8 мм.

В: Какова максимальная рабочая температура?

О: Диапазон рабочих температур и температур хранения составляет от -51°C до +177°C (от -60°F до +351°F).

В: Включена ли защита разъема?

О: Да, модель 330730-040-02-00 включает стандартный кабель с защитой разъема.

В: Можно ли использовать силиконовую ленту вместо защиты разъема?

О: Да, силиконовая лента поставляется с каждым удлинительным кабелем и может использоваться в качестве альтернативы. Однако она не рекомендуется в местах, где соединение будет подвергаться воздействию турбинного масла.
