Введение в продукт

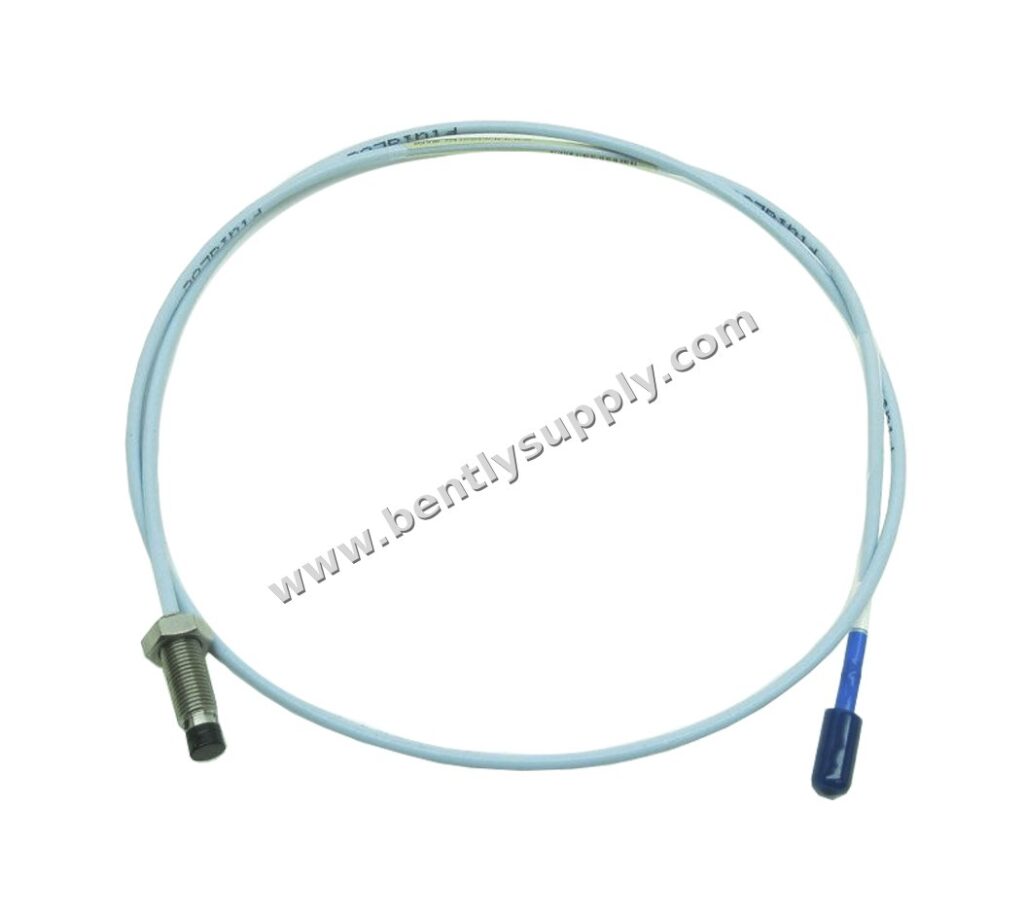

Bently Nevada 330710-000-050-50-02-00 — это датчик приближения 3300 XL 11 мм, предназначенный для точных измерений вибрации и положения в критически важных вращающихся машинах. Произведенный в США, этот датчик имеет резьбу M16 x 1.5, бронированный кабель и общую длину 5,0 метров (16,4 фута). Он разработан для использования только с пятиметровым датчиком Proximitor, что обеспечивает оптимальную производительность и надежность.
Технические параметры
- Модель: 330710-000-050-50-02-00
- Длина без резьбы: 0 мм
- Общая длина корпуса: 50 мм
- Общая длина: 5,0 метров (16,4 фута)
- Разъем: миниатюрный коаксиальный разъем ClickLoc, стандартный кабель
- Сертификация: не требуется
- Сопротивление постоянному току датчика (RPROBE): 7,2 ± 0,8 Ом (для длины 5,0 м)
- Материал наконечника датчика: полифениленсульфид (PPS)
- Материал корпуса датчика: нержавеющая сталь AISI 304
- Спецификация кабеля: триаксиальный 75 Ом, изоляция FEP
- Момент затяжки корпуса датчика: M16x1.5 – 63,3 Н•м (560 дюйм-фунтов)
- Момент затяжки разъема: от руки (рекомендуется), максимум 0,565 Н•м (5 дюйм-фунтов)
- Минимальный радиус изгиба: 25,4 мм (1,0 дюйм)
- Резьба: M16x1.5, максимальное зацепление 24 мм
- Рабочая/температура хранения: от -52°C до +177°C (от -62°F до +351°F)
Анализ параметров
Датчик 330710-000-050-50-02-00 имеет длину кабеля 5 метров, что специально согласовано с пятиметровым Proximitor для точной передачи сигнала. Сопротивление постоянному току датчика 7,2 ± 0,8 Ом обеспечивает стабильную работу. Резьба M16x1.5 и длина корпуса 50 мм обеспечивают надежные варианты монтажа. Миниатюрный коаксиальный разъем ClickLoc обеспечивает быструю и надежную установку. Датчик предназначен для плоских поверхностей с рекомендуемым минимальным диаметром 30,5 мм (1,2 дюйма) и диаметрами вала не менее 152 мм (6,0 дюймов) для избежания ограничений перекрестных помех.
Сценарии применения
Этот датчик приближения идеально подходит для контроля вибрации и осевого положения в турбинах, компрессорах, насосах и других вращающихся машинах. Он часто используется в критически важных приложениях, таких как паровые турбины, газовые турбины, центробежные компрессоры и крупные насосы, где точное измерение необходимо для прогнозируемого технического обслуживания и защиты оборудования.
Руководство по установке
При установке 330710-000-050-50-02-00 убедитесь, что корпус датчика затянут с моментом 63,3 Н•м (560 дюйм-фунтов) для резьбы M16x1.5. Разъем должен быть затянут от руки, с максимальным моментом 0,565 Н•м (5 дюйм-фунтов). Соблюдайте минимальный радиус изгиба кабеля 25,4 мм (1,0 дюйм). Датчик должен использоваться только с пятиметровым датчиком Proximitor. Убедитесь, что целевая поверхность соответствует рекомендуемому размеру, чтобы избежать перекрестных помех.
Совместимость
Датчик 330710-000-050-50-02-00 является частью серии 3300 XL и совместим с системами мониторинга Bently Nevada 3300/3500 при использовании с соответствующим Proximitor. Он предназначен для использования только с пятиметровым датчиком Proximitor.
Рекомендации по обслуживанию
Регулярно проверяйте кабель и разъем датчика на наличие повреждений. Содержите наконечник датчика в чистоте и без загрязнений. Избегайте воздействия температур ниже -34°C (-30°F), так как это может привести к преждевременному выходу из строя уплотнения. Обеспечьте правильный момент затяжки при установке, чтобы предотвратить ослабление.
Рекомендации по закупке
При заказе Bently Nevada 330710-000-050-50-02-00 убедитесь, что общая длина (5,0 метров) соответствует требованиям вашего применения. Проверьте, что тип резьбы (M16x1.5) подходит для вашей конфигурации монтажа. Этот датчик является подлинным продуктом Bently Nevada, произведенным в США, что гарантирует высокое качество и надежность.
Часто задаваемые вопросы
В: Какова общая длина 330710-000-050-50-02-00?
О: Общая длина составляет 5,0 метров (16,4 фута).
В: Можно ли использовать этот датчик с любым Proximitor?
О: Нет, он предназначен для использования только с пятиметровым датчиком Proximitor.
В: Каков диапазон рабочих температур?
О: Диапазон рабочих температур и температур хранения составляет от -52°C до +177°C (от -62°F до +351°F).
В: Какой рекомендуемый момент затяжки для корпуса датчика?
О: Для резьбы M16x1.5 рекомендуемый момент составляет 63,3 Н•м (560 дюйм-фунтов).
В: Какой тип разъема у этого датчика?
О: У него миниатюрный коаксиальный разъем ClickLoc.
Технические характеристики
| Communication Interfaces | Miniature coaxial ClickLoc connector |
|---|---|
| Communication Protocols | Not applicable |
| Compatible Rack | 3300/3500 (with compatible Proximitor) |
| Supply Voltage | Not applicable |
| Operating Temperature | -52°C to +177°C (-62°F to +351°F) |
| Сертификат | Not required |
| Channels | 1 |
| Input Power | Not applicable |
| Measurement Range | Not specified |
| Mounting | M16x1.5 thread |
