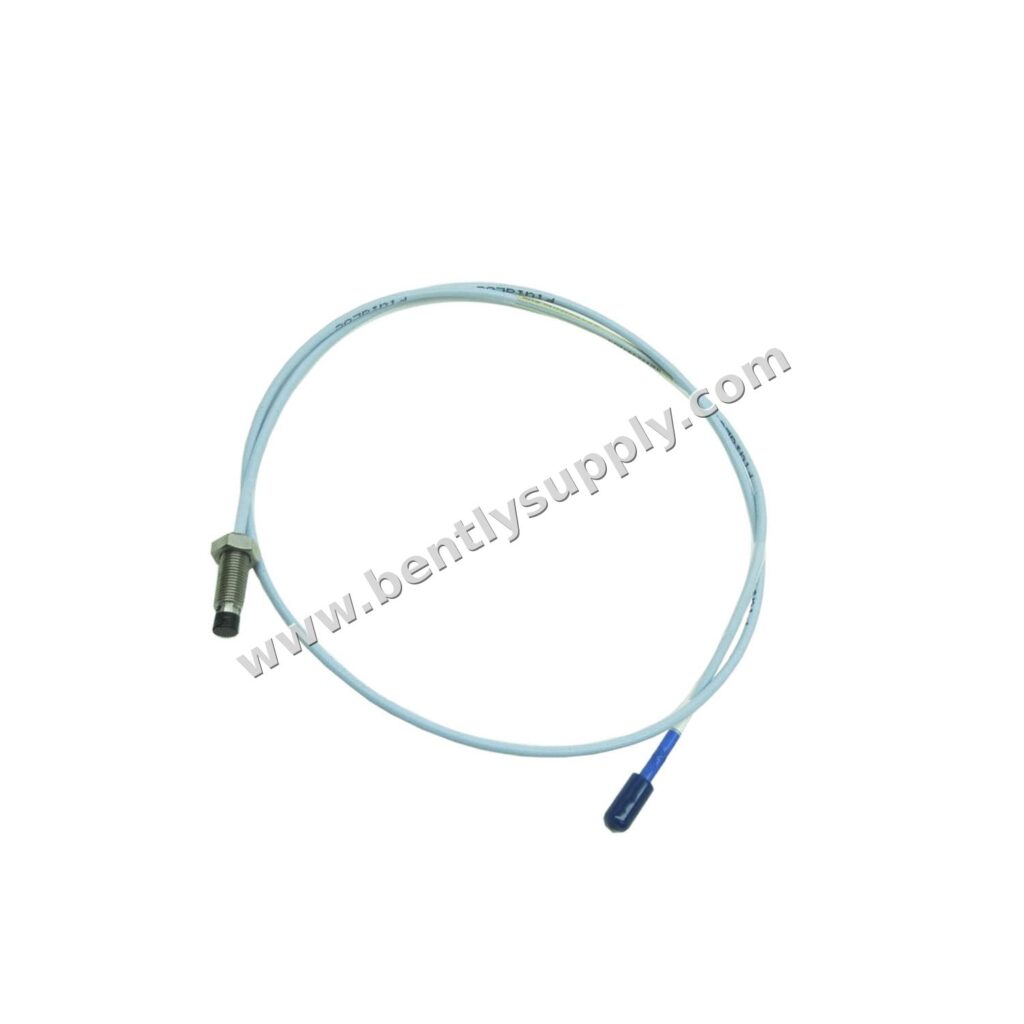

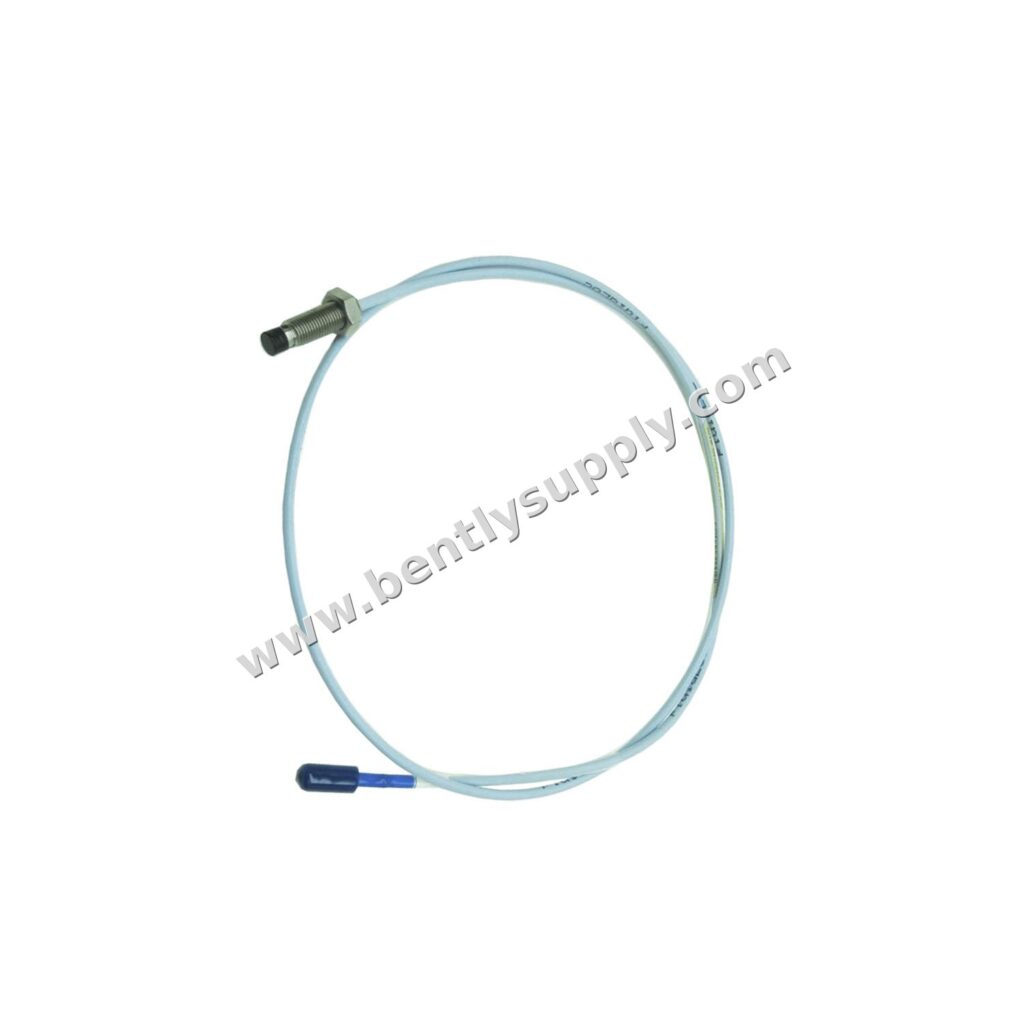

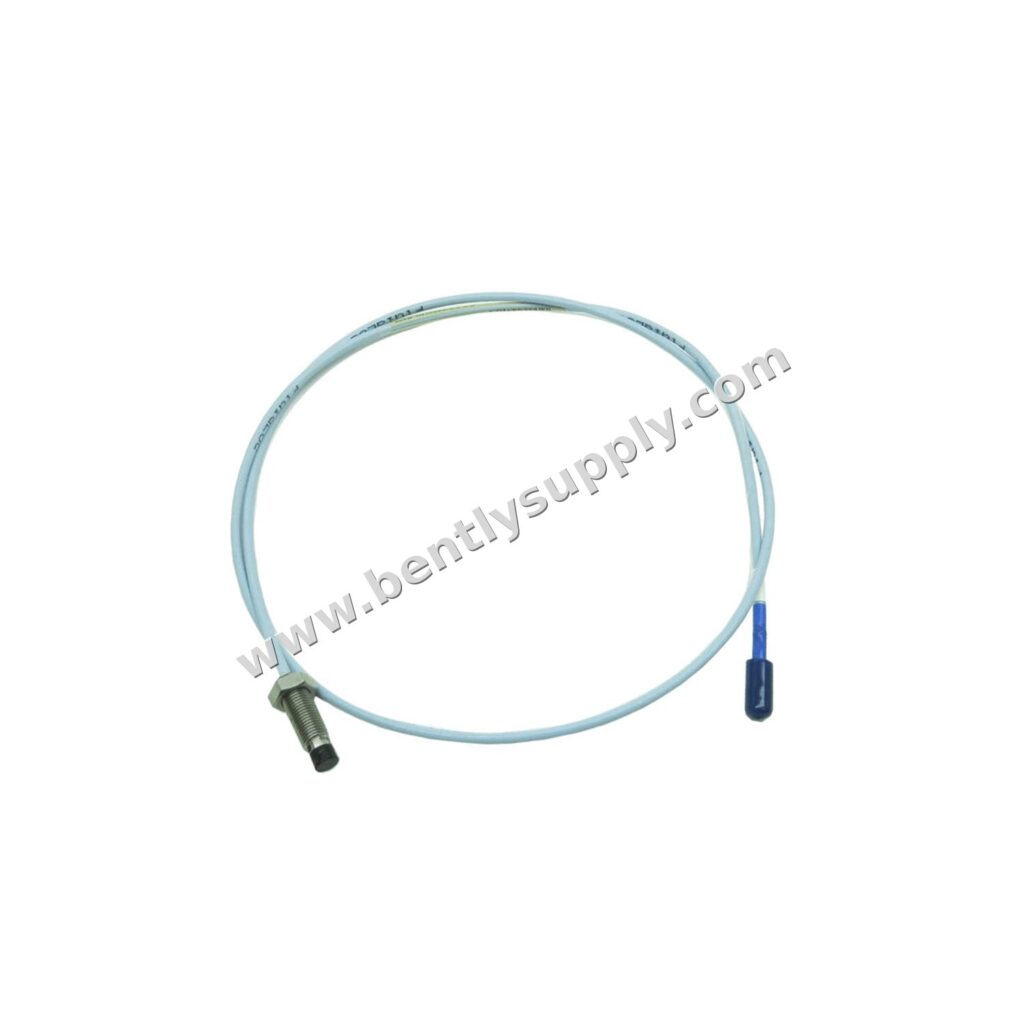

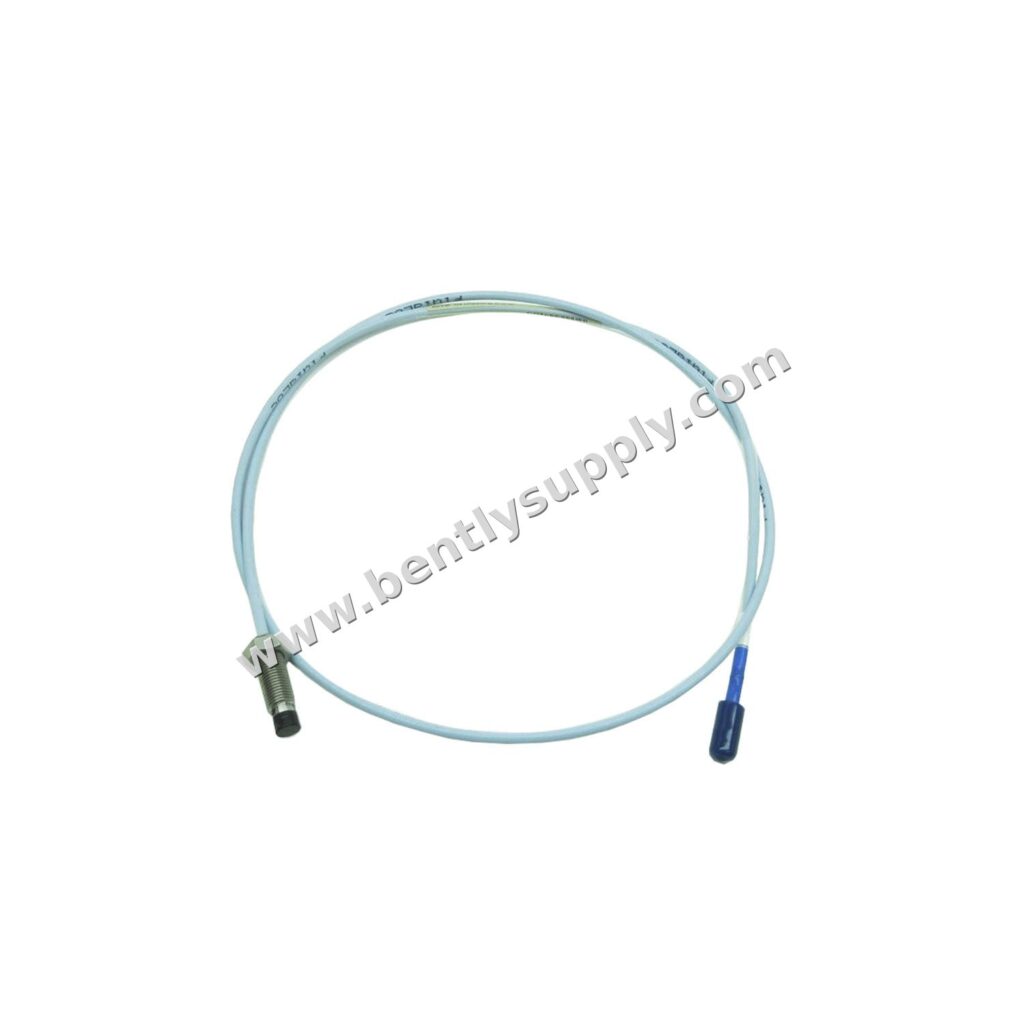

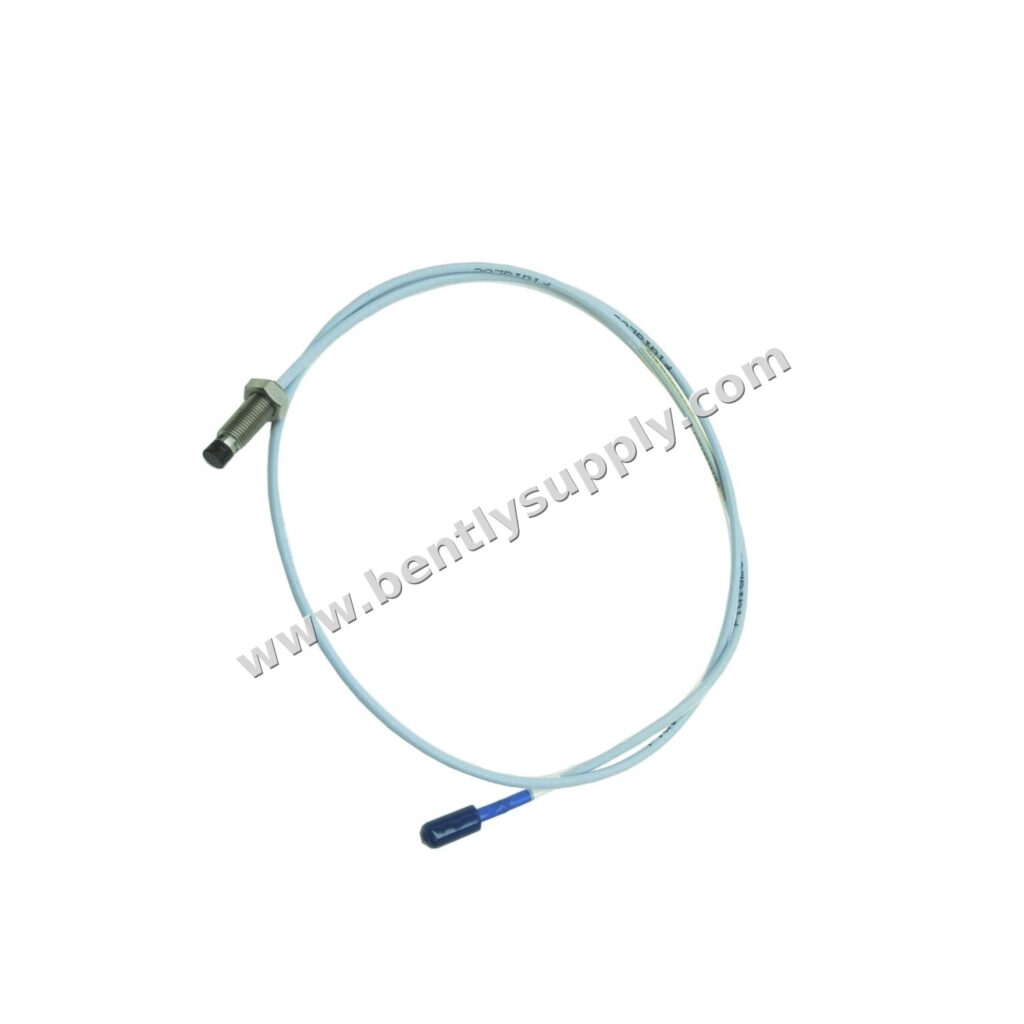

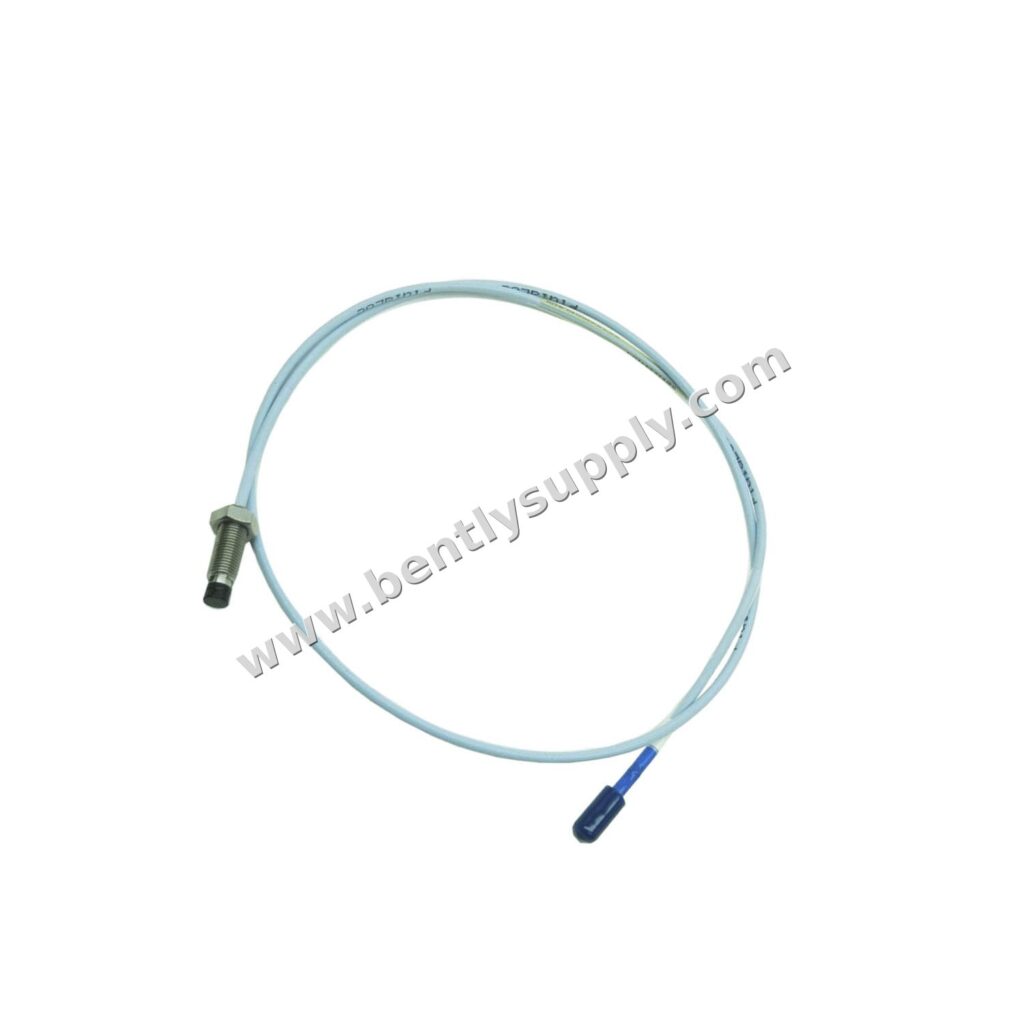

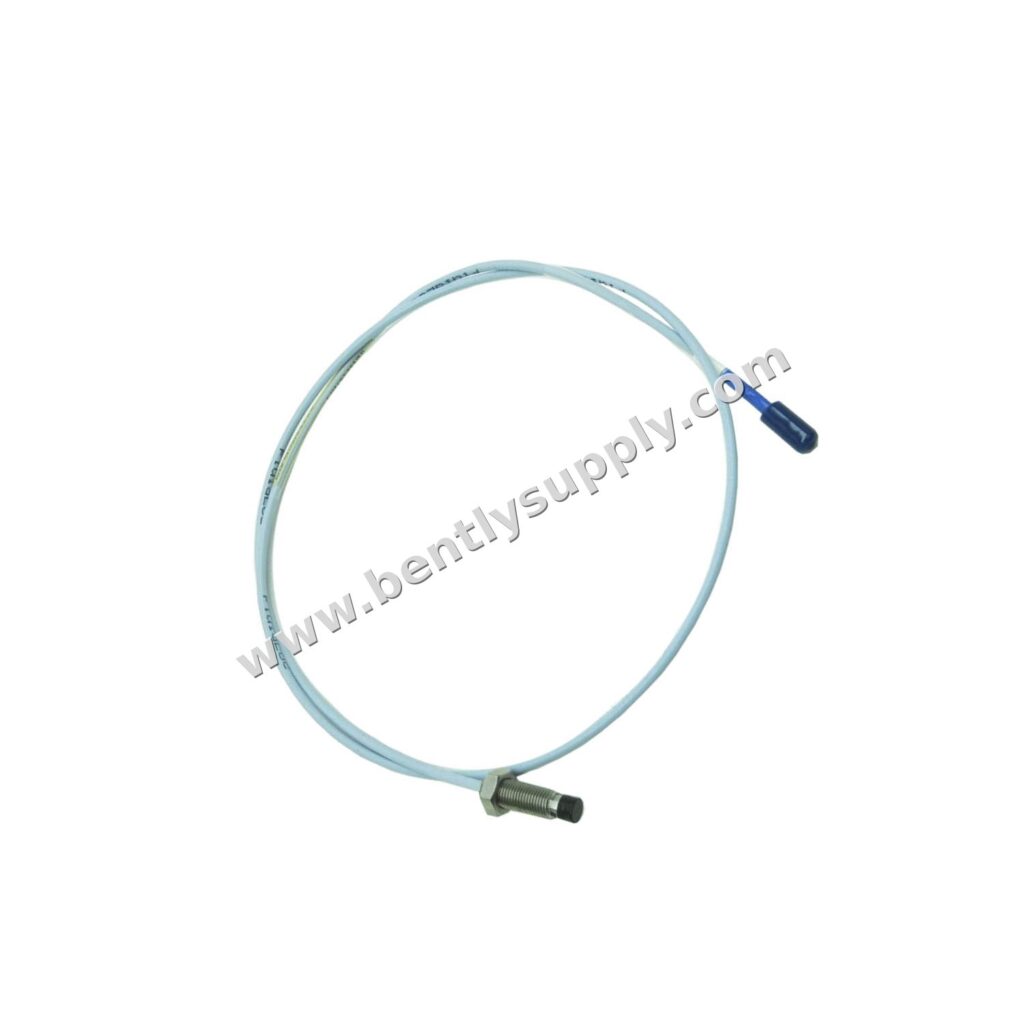

Bently Nevada 330710-000-050-10-02-00 3300 XL 11 мм датчик приближения

Введение в продукт

Датчик приближения Bently Nevada 330710-000-050-10-02-00 представляет собой прецизионный датчик 3300 XL 11 мм, предназначенный для надежного контроля вибрации и положения в критически важных вращающихся машинах. Произведенный в США, этот датчик имеет резьбовой корпус M16 x 1.5 с защитной броней, общую длину корпуса 50 мм и общую длину 1,0 метр. Он оснащен миниатюрным коаксиальным разъемом ClickLoc и стандартным кабелем, что делает его идеальным для использования с системами мониторинга Bently Nevada 3300/3500.

Технические параметры

• Сопротивление постоянному току датчика: 5,9 ± 0,5 Ом (между центральным и внешним проводниками)
• Материал наконечника датчика: полифениленсульфид (ПФС)
• Материал корпуса датчика: нержавеющая сталь AISI 304
• Кабель датчика: триаксиальный, 75 Ом, с изоляцией из фторированного этиленпропилена (FEP)
• Резьба корпуса датчика: M16 x 1.5
• Максимальная длина ввинчивания: 24 мм
• Момент затяжки корпуса датчика: макс. 63,3 Н·м, рекомендуемый 21,1 Н·м
• Момент затяжки разъема: макс. 0,565 Н·м (от руки)
• Минимальный радиус изгиба: 25,4 мм (с броней или без)
• Рабочая температура: от -52°C до +177°C
• Температура хранения: от -52°C до +105°C
• Относительная влажность: 100% с конденсацией (не погружной)

Анализ параметров

Модель 330710-000-050-10-02-00 имеет длину безрезьбовой части 0 мм, общую длину корпуса 50 мм и общую длину 1,0 метр. Миниатюрный коаксиальный разъем ClickLoc обеспечивает надежное и быстрое подключение. Датчик спроектирован с учетом ограничений по перекрестным помехам, с рекомендуемым минимальным диаметром плоской поверхности мишени 30,5 мм и диаметром вала 152 мм. Его прочная конструкция и температурные характеристики делают его пригодным для суровых промышленных условий.

Сценарии применения

Этот датчик приближения широко используется для измерения радиальной вибрации и осевого положения в турбинах, компрессорах, насосах и других вращающихся машинах. Он совместим с системами мониторинга Bently Nevada 3300 и 3500, обеспечивая точные данные для прогностического обслуживания и защиты машин.

Руководство по установке

Устанавливайте датчик с рекомендуемым моментом затяжки 21,1 Н·м (187 фунт-дюйм) для корпуса M16 x 1.5. Убедитесь, что разъем затянут от руки, с максимальным моментом 0,565 Н·м. Соблюдайте минимальный радиус изгиба кабеля 25,4 мм. Проверьте, что поверхность мишени соответствует рекомендуемому минимальному размеру, и что зазор установлен в соответствии с требованиями системы.

Совместимость

Датчик 330710-000-050-10-02-00 является частью серии 3300 XL и совместим с стойками Bently Nevada 3300/3500, преобразователями и удлинительными кабелями. Он использует миниатюрный коаксиальный разъем ClickLoc, который является стандартным для этой серии.

Рекомендации по техническому обслуживанию

Регулярно осматривайте кабель и разъем датчика на предмет повреждений. Содержите наконечник датчика в чистоте и без загрязнений. Избегайте воздействия температур ниже -34°C, так как это может привести к преждевременному выходу из строя уплотнения. Периодически выполняйте проверки калибровки для обеспечения точности измерений.

Рекомендации по закупке

При заказе проверьте номер модели 330710-000-050-10-02-00, чтобы убедиться в правильности конфигурации. Рассмотрите возможность приобретения запасных датчиков для минимизации простоев. Для применений, требующих испытаний под давлением или нестандартной конфигурации, обратитесь в наш отдел индивидуальных разработок.

Часто задаваемые вопросы

Какова общая длина этого датчика?

Общая длина составляет 1,0 метр (3,3 фута).

Какой тип разъема используется?

Используется миниатюрный коаксиальный разъем ClickLoc.

Подходит ли этот датчик для высокотемпературных сред?

Да, он работает при температуре до +177°C.

Можно ли использовать этот датчик с системами мониторинга 3500?

Да, он совместим с системами 3300 и 3500.

Какой рекомендуемый момент затяжки при установке?

Рекомендуемый момент затяжки составляет 21,1 Н·м (187 фунт-дюйм).
