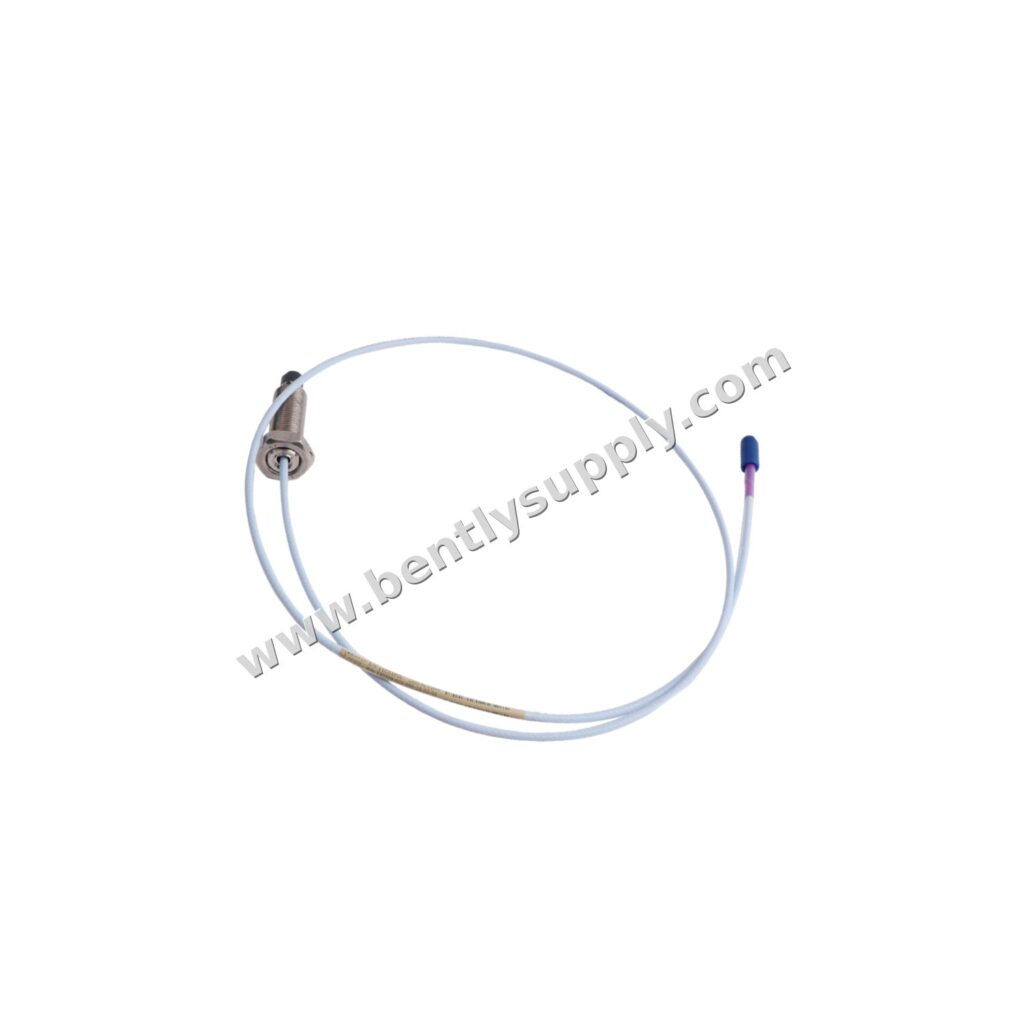

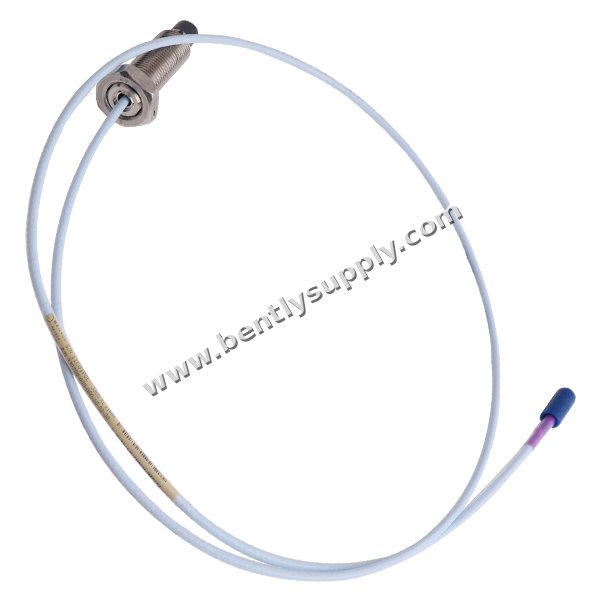

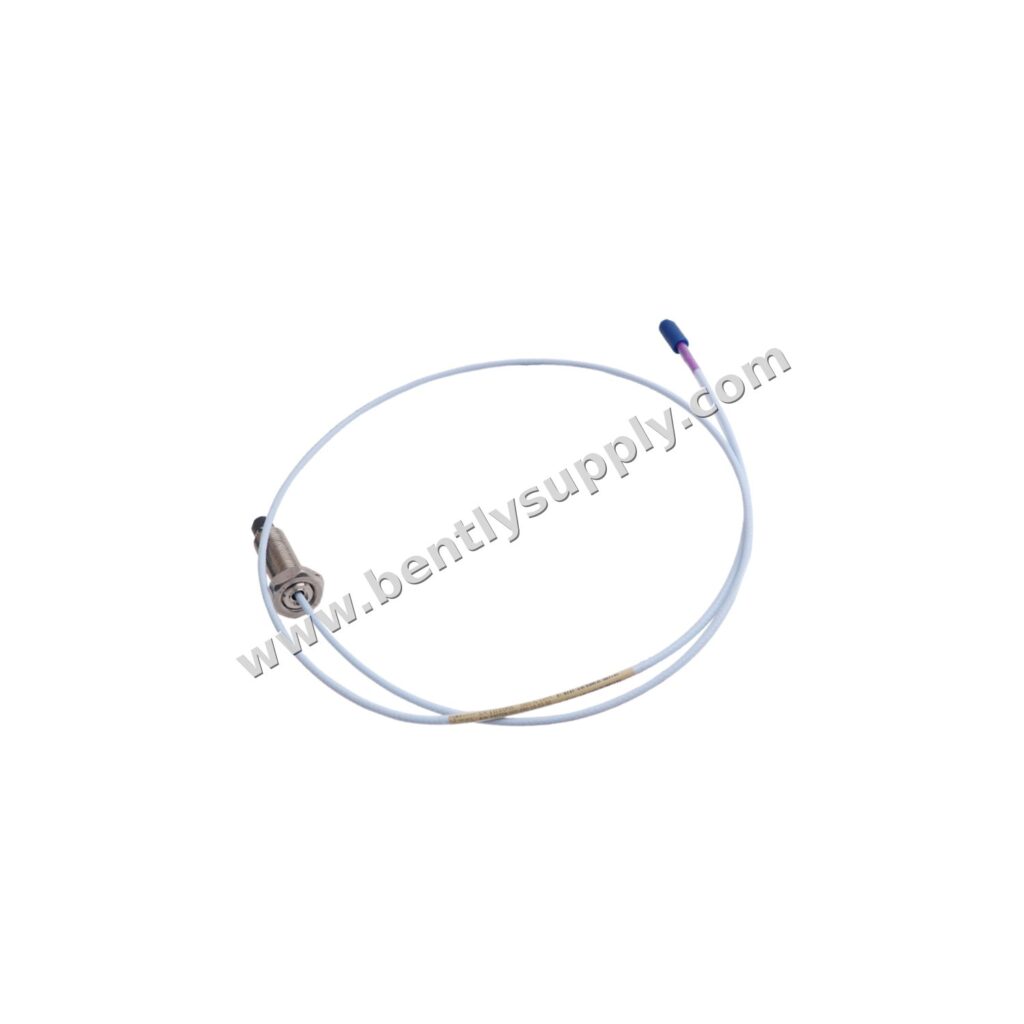

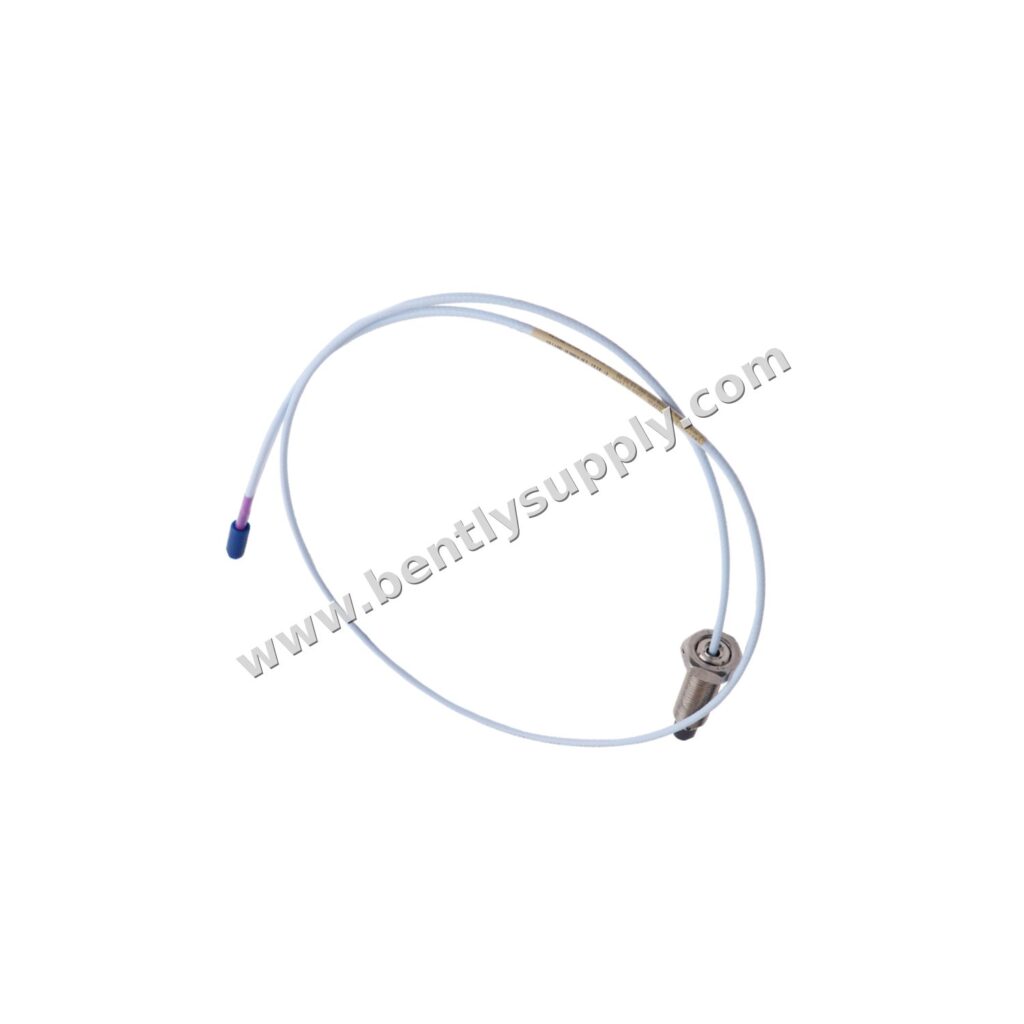

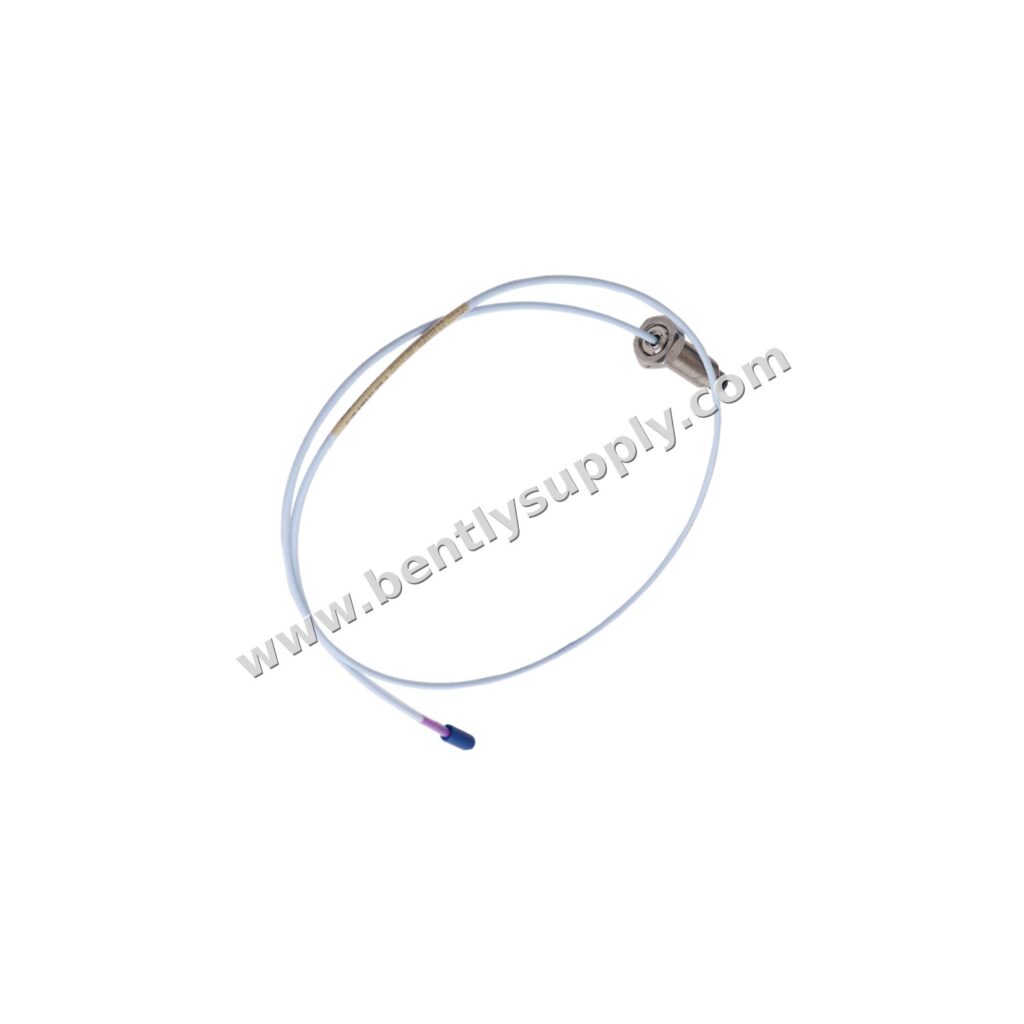

Bently Nevada 330709-000-030-90-02-05 3300 XL 11 мм датчик приближения

Описание продукта

Модель Bently Nevada 330709-000-030-90-02-05 представляет собой датчик приближения 3300 XL с диаметром 11 мм, разработанный для высокоточного измерения смещения и вибрации методом вихревых токов. Данная модель оснащена резьбой M16 x 1,5, кабелем длиной 9,0 метра и миниатюрным коаксиальным разъемом ClickLoc, что делает её универсальным выбором для промышленного мониторинга состояния оборудования. Этот датчик, произведенный в США, входит в надежную серию 3300 XL, известную своей точностью и долговечностью в суровых условиях эксплуатации.

Технические параметры

• Модель: 330709-000-030-90-02-05
• Тип датчика: датчик приближения 3300 XL 11 мм
• Размер резьбы: M16 x 1,5
• Длина без резьбы: 0 мм
• Общая длина корпуса: 30 мм
• Общая длина: 9,0 метров (29,5 футов)
• Разъем: Миниатюрный коаксиальный ClickLoc
• Сопротивление датчика при постоянном токе: 8,5 ± 1,1 Ом
• Материал наконечника датчика: полифениленсульфид (PPS)
• Материал корпуса датчика: нержавеющая сталь AISI 304
• Характеристики кабеля: 75 Ом, трехосный, с изоляцией из FEP
• Рабочая температура: от -52 °C до +177 °C
• Рекомендуемый момент затяжки: 21,1 Н•м (187 дюймов•фунт)
• Минимальный радиус изгиба: 25,4 мм (1,0 дюйма)

Анализ параметров

Модель 330709-000-030-90-02-05 обладает линейным диапазоном измерения, подходящим для датчиков диаметром 11 мм, а его сопротивление постоянному току 8,5 ± 1,1 Ом обеспечивает стабильную работу. Резьба M16 x 1,5 обеспечивает надёжное крепление, а кабель длиной 9,0 метров — гибкость при монтаже. Датчик предназначен для плоских поверхностей объектов с рекомендуемым минимальным диаметром 30,5 мм и диаметром вала не менее 152 мм, что гарантирует точность показаний.

Сценарии применения

Данный датчик приближения идеально подходит для мониторинга вибрации и положения во вращающемся оборудовании, таком как турбины, компрессоры, насосы и другое критически важное оборудование. Он широко используется в приложениях, требующих точных измерений радиальной вибрации вала, осевого положения и скорости, что способствует профилактическому техническому обслуживанию и защите оборудования.

Руководство по установке

Устанавливайте датчик с рекомендуемым моментом затяжки 21,1 Н•м (187 дюймов-фунтов) для резьбы M16 x 1,5. Убедитесь, что глубина ввинчивания не превышает 24 мм. Разъем следует затянуть вручную, при этом максимальный момент затяжки не должен превышать 0,565 Н•м (5 дюймов•фунт). Обеспечьте минимальный радиус изгиба кабеля 25,4 мм. Убедитесь, что размер целевого объекта и диаметр вала соответствуют минимальным требованиям для обеспечения оптимальной производительности.

Совместимость

Модель 330709-000-030-90-02-05 совместима с системами Bently Nevada серии 3300 XL, включая датчики приближения 3300 XL с диаметром 8 мм и 11 мм. Он работает со стандартными удлинительными кабелями и датчиками приближения, такими как серия 3300 XL. Миниатюрный коаксиальный разъем ClickLoc обеспечивает надежное соединение с совместимыми кабелями.

Рекомендации по техническому обслуживанию

Регулярно проверяйте наконечник датчика и кабель на наличие повреждений. Содержите наконечник датчика в чистоте и не допускайте попадания на него загрязнений. Не подвергайте датчик воздействию температур ниже -34 °C, так как это может привести к преждевременному выходу из строя уплотнения. Убедитесь, что разъемы надежно затянуты и защищены от влаги.

Рекомендации по закупке

При заказе датчика Bently Nevada 330709-000-030-90-02-05 уточняйте общую длину, тип резьбы и варианты разъемов в соответствии с требованиями вашей системы. Рекомендуется приобретать изделие у официальных дистрибьюторов, чтобы гарантировать подлинность деталей и получение гарантийного обслуживания. При необходимости для вашей отрасли проверьте наличие нескольких сертификатов (опция 05).

Часто задаваемые вопросы

Какова общая длина датчика?

Общая длина составляет 9,0 метров (29,5 футов).

Каков диапазон рабочих температур?

Диапазон рабочих и складских температур составляет от -52 °C до +177 °C.

Какой рекомендуемый момент затяжки при установке?

Рекомендуемый момент затяжки для корпуса датчика M16 x 1,5 составляет 21,1 Н•м (187 дюймов-фунтов).

Можно ли использовать этот датчик с системами 3300 XL?

Да, он предназначен для использования с системами Bently Nevada 3300 XL.

Из какого материала изготовлен наконечник датчика?

Наконечник датчика изготовлен из полифениленсульфида (PPS).
