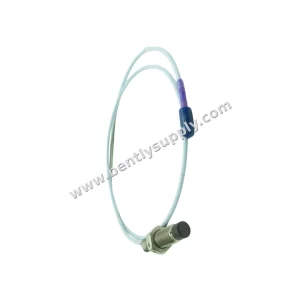

Bently Nevada 330709-000-230-50-12-00 3300 XL 11 мм датчик приближения

Введение в продукт

Bently Nevada 330709-000-230-50-12-00 представляет собой датчик приближения 3300 XL 11 мм, предназначенный для бесконтактных измерений вибрации и положения вращающегося оборудования. Произведенный в США, этот датчик имеет резьбу M16 x 1.5, общую длину корпуса 230 мм и кабель длиной 5,0 метров с миниатюрным коаксиальным разъемом ClickLoc и кабелем FluidLoc. Он предназначен для использования только с пятиметровым датчиком Proximitor, что обеспечивает оптимальную производительность системы.

Технические параметры

• Модель: 330709-000-230-50-12-00
• Тип датчика: 3300 XL 11 мм датчик приближения
• Резьба: M16 x 1.5 (без брони)
• Длина без резьбы: 0 мм
• Общая длина корпуса: 230 мм
• Общая длина: 5,0 метров (16,4 фута)
• Разъем: Миниатюрный коаксиальный ClickLoc, кабель FluidLoc
• Одобрение агентств: Не требуется
• Сопротивление датчика постоянному току: 7,2 ± 0,8 Ом (от центрального к внешнему проводнику)
• Материал наконечника датчика: Полифениленсульфид (PPS)
• Материал корпуса датчика: Нержавеющая сталь AISI 304
• Спецификация кабеля: 75 Ом триаксиальный, с изоляцией FEP
• Рекомендуемый момент затяжки корпуса датчика: 21,1 Н•м (187 дюйм-фунтов)
• Максимальное введение резьбы: 24 мм
• Рабочая температура/температура хранения: от -52°C до +177°C (от -62°F до +351°F)

Анализ параметров

330709-000-230-50-12-00 – это датчик длиной 5 метров, специально подобранный к пятиметровому датчику Proximitor для точной передачи сигнала. Диаметр датчика 11 мм обеспечивает линейный диапазон измерений, подходящий для большинства промышленного вращающегося оборудования. Сопротивление датчика постоянному току 7,2 ± 0,8 Ом обеспечивает правильное согласование импеданса с Proximitor. Наконечник из PPS обладает отличной химической стойкостью и термической стабильностью, а корпус из нержавеющей стали обеспечивает долговечность в суровых условиях. Разъем ClickLoc обеспечивает надежный и быстрый монтаж.

Сценарии применения

Этот датчик приближения идеально подходит для контроля радиальной вибрации, осевого положения и эксцентриситета вала в критически важном вращающемся оборудовании, включая турбины, компрессоры, насосы и другие вращающиеся машины. Он широко используется в нефтегазовой отрасли, энергетике и производстве для систем прогнозируемого технического обслуживания и защиты.

Руководство по установке

Установите датчик с рекомендуемым моментом затяжки 21,1 Н•м (187 дюйм-фунтов) для корпуса с резьбой M16x1.5. Убедитесь, что введение резьбы не превышает 24 мм. Разъем должен быть затянут вручную, с максимальным моментом 0,565 Н•м (5 дюйм-фунтов). Соблюдайте минимальный радиус изгиба кабеля 25,4 мм (1,0 дюйм). Для оптимальной производительности целевая поверхность должна быть диаметром не менее 30,5 мм (плоская поверхность) или диаметром вала 152 мм. Соблюдайте температурные пределы: воздействие на датчик температуры ниже -34°C может привести к преждевременному выходу из строя уплотнения.

Совместимость

Этот датчик предназначен для использования с системой 3300 XL и совместим с пятиметровыми датчиками Proximitor (например, 3300 XL 11 мм Proximitor). Он не совместим с другими длинами кабеля. Разъем ClickLoc соединяется со стандартными удлинительными кабелями и Proximitor.

Рекомендации по техническому обслуживанию

Регулярно осматривайте наконечник датчика на предмет повреждений или загрязнений. При необходимости очищайте мягкой тканью. Проверяйте целостность кабеля и надежность разъема. Избегайте изгиба кабеля за пределы минимального радиуса. Периодически проверяйте сопротивление датчика (7,2 ± 0,8 Ом) для обеспечения правильной работы.

Рекомендации по закупке

При заказе Bently Nevada 330709-000-230-50-12-00 убедитесь в точности номера модели для соответствия спецификациям. Проверьте общую длину (5,0 метров) и тип разъема. Убедитесь, что у вас есть соответствующий пятиметровый Proximitor. Рассмотрите возможность приобретения запасных датчиков для критически важного оборудования, чтобы минимизировать время простоя.

Часто задаваемые вопросы

В1: Какова общая длина датчика 330709-000-230-50-12-00?

О1: Общая длина составляет 5,0 метров (16,4 фута).

В2: Какой тип разъема используется?

О2: Используется миниатюрный коаксиальный разъем ClickLoc с кабелем FluidLoc.

В3: Можно ли использовать этот датчик с любым Proximitor?

О3: Нет, он предназначен специально для использования только с пятиметровым датчиком Proximitor.

В4: Каков рекомендуемый момент затяжки при установке?

О4: Рекомендуемый момент для корпуса датчика с резьбой M16x1.5 составляет 21,1 Н•м (187 дюйм-фунтов).

В5: Каков диапазон рабочих температур?

О5: Диапазон рабочих температур и температур хранения составляет от -52°C до +177°C (от -62°F до +351°F).
